高速プログラマブル直流電源PPシリーズ
¥248,000（税抜）
概要
高速応答－急峻な変動試験に
PPシリーズは、高速応答のプログラマブル直流電源です。
正負出力が可能で、極性を切り換えることなく連続した出力が可能です。また、良好なステップ応答特性により、急峻な電圧変動試験にも対応します。
安定した直流出力、豊富な出力モードに加え、シーケンス機能をはじめ、計測機能、電流・電圧リミッタ機能、保護機能などの充実した機能を搭載し、複雑な試験ニーズにお応えします。
ラインナップ
| 型名 | 電力 | 電圧 | 電流 |
|---|---|---|---|
| PP30-17 | 510W | 30V | 17A |
| PP60-8R5 | 510W | 60V | 8.5A |
多彩な出力モード
直流定電圧 (DC-CV)、直流定電流 (DC-CC) に加え、交流 (AC)／交流+直流 (AC+DC) も出力可能
高速応答 1ms以内
立ち上がり／立ち下がり時間は、1ms以内 (DC-CVモード)
正負出力
正電圧から負電圧まで、正電流から負電流まで連続して出力可能
並列接続
２台並列接続により、出力電流を２倍に
充実の機能
シーケンス機能、計測機能、電流・電圧リミッタ機能、保護機能、設定範囲制限機能 など
コントロールソフトウェアを用意
シーケンス編集、任意波形編集が可能
基本コントローラで、基本パラメタをPCからリモート制御
- 当社Webサイトよりダウンロード可能です。
出力波形例
立ち上がり／立ち下がり波形例 (DC-CVモード、定格出力、抵抗負荷)

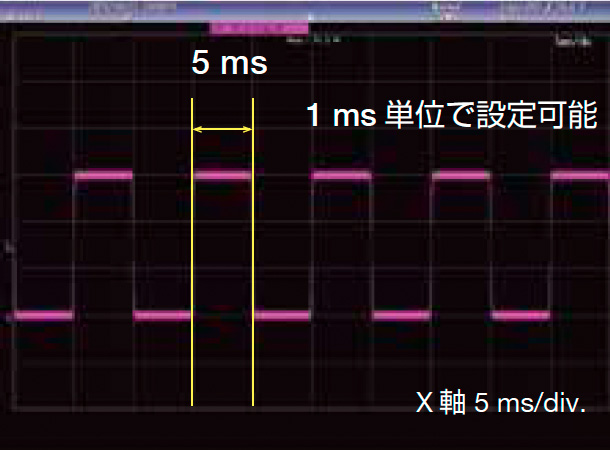

パルス波形例 (DC-CVモード、シーケンス)
交流出力 (AC INT、AC30V、550Hz、定格負荷)
特長
機能・性能
12種類の出力モード
直流定電圧・定電流モードに加えて、交流および交流＋直流の４つの動作モードを搭載。さらに、内部信号源（INT）、外部信号源（EXT）などの信号源モードとの組み合わせにより、12 種類の出力に対応します。交流＋直流モードでは、交流に直流を重畳（オフセット）させることも、直流に交流を重畳させることも可能です。
DC-DC コンバータのノイズ重畳試験やコンデンサのリップル試験などに有用です。510 VA の交流電源としても使用できます。
- 直流定電圧 DC-CV INT、DC-CV EXT
- 直流定電流 DC-CV INT、DC-CV EXT
- 交流 AC INT、AC EXT、AC ADD、AC SYNC
- 交流＋直流 AC+DC INT、AC+DC EXT、AC+DC ADD、AC+DC SYNC
計測機能
外部に計測器なしで、電圧・電流・電力などを計測可能です。計測しながら、設定を変更することもできます。
- 電 圧： 実効値、平均値、ピーク値
- 電 流： 実効値、平均値、ピーク値、ピーク値ホールド
- 電 力： 有効、皮相、無効
- 負荷力率
- クレストファクタ
- 外部同期周波数（SYNCモード）
シーケンス機能
試験の繰り返し、複数の条件の組み合わせや長時間試験など、試験パターンをプログラムして出力できます。
電流・電圧リミッタ機能
出力電流制限はピーク値と実効値、出力電圧制限はピーク値で設定できます。ピーク値設定では、正・負の値を設定可能です。リミット動作後は、設定値で出力電流・電圧を制限し続けることや、リミット状態を一定時間続けた後に出力をオフすることも可能です。
保護機能
出力の過電圧や過電流、電源部異常、操作パネルなどの内部制御異常や内部温度異常を検出した場合、異常状況をパネルに表示し、出力をオフにします。
その他の機能
- 設定範囲制限機能
- 設定メモリ
- ソフトスタート・ソフトストップ機能
- タイマ機能
- 積算電流プリセットカウンタ機能
- 積算電流トータルカウンタ機能
コントロールソフトウェア
PCからPPシリーズを制御できます。
またシーケンスや任意波を作成して、PPシリーズで使用することができます。
- PPシリーズ コントロールソフトウェアは本サイトからダウンロードにてご提供します。
基本コントローラ
出力モードを選択し、波形、周波数、出力電圧、出力電流などを設定します。
リミッタ値や設定範囲の制限値も設定することができます。
シーケンス
出力モードを選択し、波形、周波数、出力電圧、出力電流、継続時間などを設定してシーケンスを作成し、実行することができます。作成したシーケンスはPCに保存することができます。
ロギング
計測値をロギングすることができます。結果をファイルとして保存することができます。
任意波作成
数式を使用したり、波形自体のデータを変更することで波形を作成します。作成した波形のデータを本体の任意波メモリへ転送することができます。また波形データをPCに保存しておくことができます。
インタフェース
- SYSTEM I/O（並列接続用入出力）
- CONTROL I/O（外部制御入出力）
PLCや接点による制御が可能（制御入力、出力設定） - USBインタフェース
- LANインタフェース
アプリケーション
電流センサの動作試験
電流センサは、プラスマイナスの電流を印加して動作試験を行います。PPシリーズは、正負の出力が可能なので、１台で試験に対応できます。
車載電装品（12V, 24V, 48V）の電源変動試験
30V/60V出力により、12V、24V、48Vで駆動する各種車載電装品の試験が可能です。高速応答により、電圧急変試験にも対応します。
電子部品の寿命試験
高速応答、正負出力を用いた多様な条件で試験・評価を行えます。
めっき研究
直流めっきのみならず、パルスめっきの研究にも対応します。
仕様
外形寸法
価格表
オプション情報
本体
PP30-17 高速プログラマブル直流電源 (510W、30V、17A)
¥248,000（税抜）
PP60-8R5 高速プログラマブル直流電源 (510W、60V、8.5A)
¥248,000（税抜）
付属品
- 取扱説明書
- 電源コード（15A/125V 2m、10A/250V 1.5m）
オプション
PA-001-3705 ラックマウント金具１台用 JIS
¥15,000（税抜）
PA-001-3706 ラックマウント金具１台用 EIA
¥15,000（税抜）
PA-001-3707 ラックマウント金具２台用 JIS
¥25,000（税抜）
PA-001-3708 ラックマウント金具２台用 EIA
¥25,000（税抜）
PA-001-3709 システムケーブル
- 並列運転用
¥10,000（税抜）
PA-001-3710 交換用エアフィルタ
¥3,000（税抜）
