直流電子負荷CL2000シリーズ

¥151,000 ～（税抜）

概要

多チャネル負荷試験システムを柔軟に構築
モジュールタイプ直流電子負荷

スイッチング電源、DC-DCコンバータ、車載電装品、バッテリの評価に。

CL2000シリーズは、小型・軽量で、多機能なモジュールタイプ直流電子負荷です。4種のモジュールと制御部を持つメインフレームを自在に組み合わせて、静的負荷から複雑な動的負荷までさまざまな負荷をシミュレーション。多チャネルにより、多出力電源の試験や電池セルのように一度に多数の負荷を試験する場合に有用です。
グループユニットモードにより、被試験体の出力にあわせて電力容量・電流容量を増やすことも可能。当社の直流電源 CMシリーズと組み合わせて、DC-DCコンバータの負荷特性試験やエージング試験、バッテリの充放電試験など、幅広いアプリケーションに対応します。

ラインナップ

モジュール

型　名	CL2210ML		CL2225ML
チャネル	Left/Right		Left		Right
レンジ	Low	High	Low	High	Low	High
電　力	10W	100W	30W		25W	250W
電　流	0～2A	0～20A	0～5A		0～4A	0～40A
動作電圧	1～16V	1～80V	1～16V	1～80V	1～16V	1～80V

型　名	CL2135ML		CL2135MH
チャネル	Single		Single
レンジ	Low	High	Low	High
電　力	35W	350W	35W	350W
電　流	0～7A	0～70A	0～1A	0～10A
動作電圧	1～16V	1～80V	2.5～125V	2.5～500V

メインフレーム

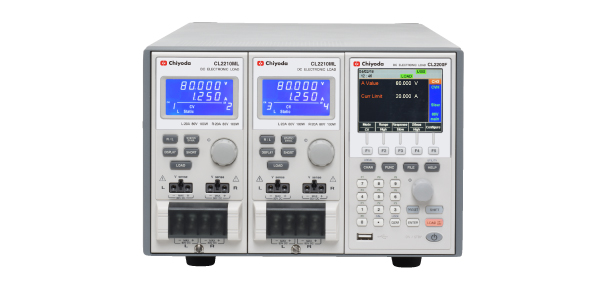

2 モジュール用（最大4 チャネル）

4 モジュール用（最大8 チャネル）

モジュールは別売です。

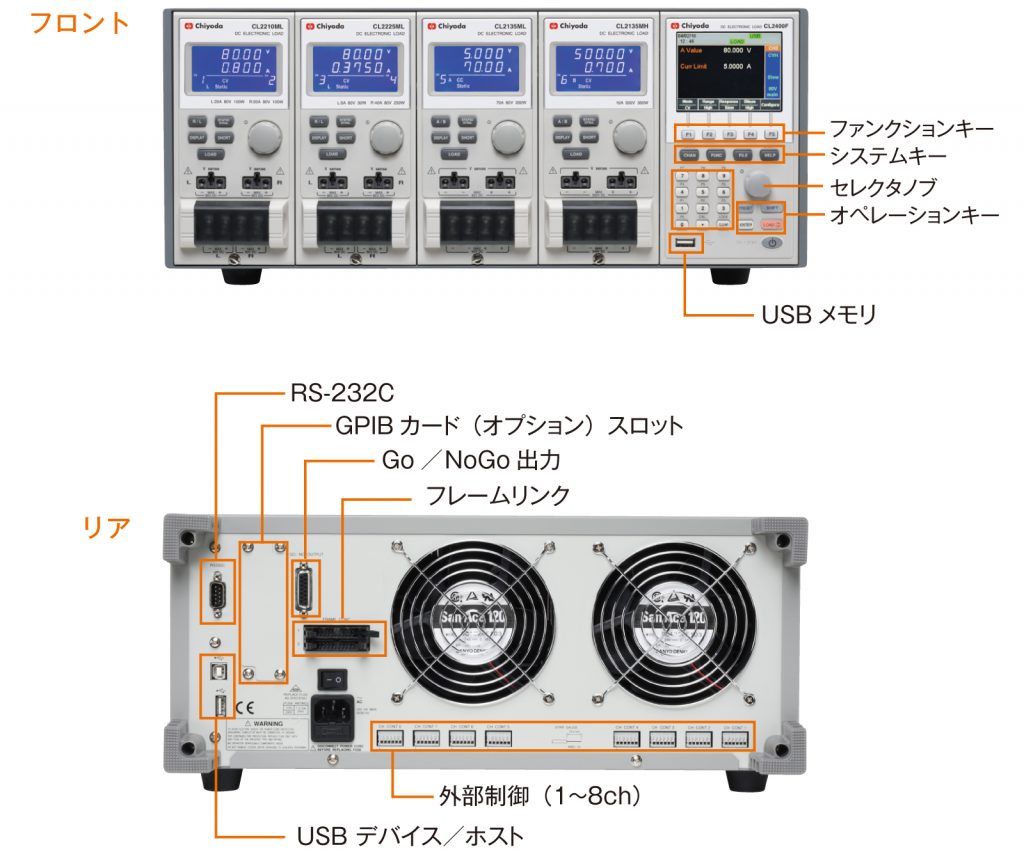

各部の機能

特長

機能・性能

負荷モード
定電流（CC）、定抵抗（CR）、定電圧（CV）、定電力（CP）
動作モード
スタティックモード、ダイナミックモード
最大5桁の分解能
高速スルーレート　2.8 A/μs（CL2135ML）
120ステップのプログラム機能
多彩な保護機能
過電力（OPP）/過電流（OCP）/過電圧（OVP）/過熱（OTP）/　逆接続保護（RVP）/
低電圧保護（UVP）/定電力保護（CPP）

負荷モジュール

各チャネル独立
グループユニットモードで、同じ負荷モジュールを最大4台並列接続

メインフレーム

最大8チャネル、搭載する負荷モジュールは組み合わせ自在
最大5台のメインフレームを接続して、ON/OFF制御可能

グループユニットモード

１台のメインフレーム内で同じ負荷モジュールを並列接続するモード（最大4台）。被試験体の出力にあわせて電力容量・電流容量を増やすことができます。

プログラムシーケンス機能

1プログラムあたり10ステップで、最大12個のプログラムを組むことができます（最大120ステップ）。

フレームリンク接続

複数のメインフレームを最大５台まで並列接続できます。ON/OFFを一括で制御可能。

波形シーケンス機能

過渡応答波形をシミュレートするために、μsから60,000sまでのステップ（ポイント）を組み合わせて、シーケンスを組むことができます。

アプリケーション

車載電装品試験

ワイヤハーネス、コネクタ、リレーなど、多数使われている電装品の試験に。
モジュールタイプの多チャネルシステムにより、試験の効率をアップ。

直流電子負荷を用いたボディHILSシステムのご提案

直流電子負荷とECUをハーネスで接続した各種電装品の試験

直流電子負荷と実機ECUをハーネスで接続し、負荷の変動によるECUの挙動、負荷を長時間運転させた場合の耐久性などを試験することができます。
模擬負荷を実機に切り換えたり、データ集録して解析するなど、さまざまテストシナリオを構築できます。
グループ会社エヌエフ回路設計ブロックと連携し、目的にあわせたシステムインテグレーションをご提案します。

【関連情報】エヌエフ回路設計ブロック　HILSソリューション
